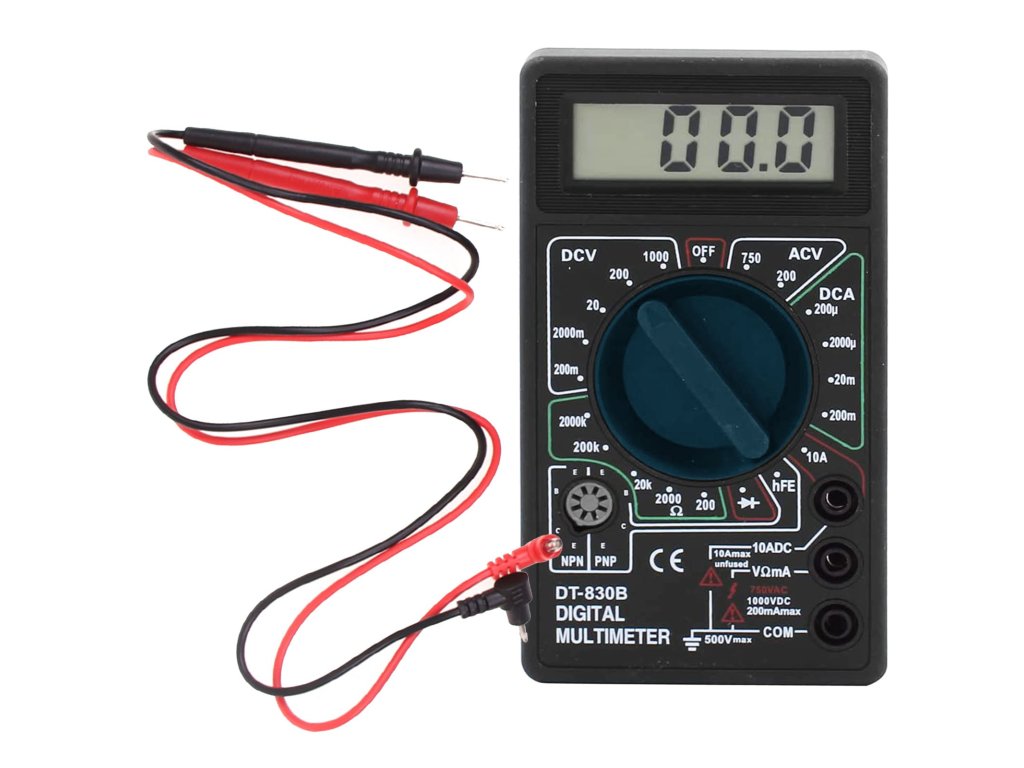

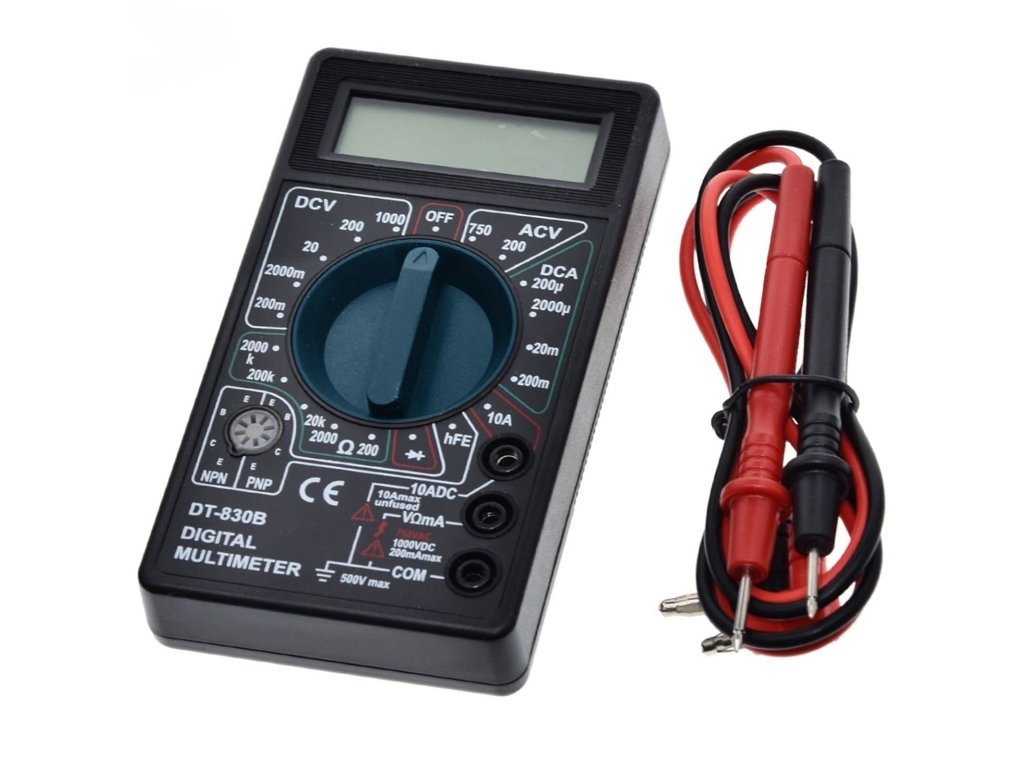

TFY DT-830 B/T Digitálny multimeter

Podrobný popis

Digitálny merač DT-830 B / D je ideálny pre pokročilých amatérov a elektrikárov! Multimeter je veľmi užitočné zariadenie v každej domácej i profesionálne dielne. Má všetky základné funkcie.

1. Meranie odolnosti:

V multimetri sa nachádza zvuková signalizácia, že okruh je zatvorený. Ak multimeter nevydáva žiadny signál, znamená to, že niekde je hodnota prerušenia alebo odporu obvodu nad 50 Ohm.

Minimálny rozsah odporu do 200 Ohmov sa nazýva skrat. Ak navzájom pripojíte červená a čiernu sondu, zariadenie by malo zobrazovať hodnotu blízku nuly.

2. Ako merať jednosmerné napätie DCV:

Pripojte čierny vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte prepínač funkcií na odpovedajúci rozsah „DCV“ a pripojte paralelne na meraný obvod hroty meracích káblov. Polarita meranej veličiny sa automaticky zobrazí na displeji.

3. Ako merať striedavé napätie ACV:

Pripojte čierny vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte prepínač funkcií na odpovedajúci rozsah „ACV“ a pripojte paralelne na meraný obvod hroty meracích káblov.

Upozornenie: nepripájajte na vstup napätie vyššie než 750 Vr m.

Inštalácia v sektore ACV sa vykonáva rovnakým spôsobom ako v DCV. Vysoké napätie 220-380V môže spôsobiť poruchu zariadenia v dôsledku nesprávneho pripojenia.

4. Meranie hodnoty jednosmerného prúdu DCA:

Pripojte čierny vodič do svorky „COM“ a červený vodič do svorky s odpovedajúcou hodnotou meraného prúdu 200mA do zbierok V/mA/ohm nad 200mA -10A do zbierky 10A.

Nastavte prepínač funkcií na odpovedajúci rozsah „DCA“ a pripojte do série s meraným obvodom hroty meracích káblov.

Maximálny vstupný prúd (200 mA, príp. 10 A) nesmie byt prekročený! V prípade, že sa poistka kvôli prekročeniu rozsahu prepáli, nahraďte ju výlučne poistkou 200 mA. Rozsah 10 A nie je istený! Nikdy nemerajte skratový prúd batérie (priloženým hrotov na + - bez záťaže)

5.Kontrola použiteľnosti diód:

Pripojte čierny vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte prepínač funkcií na symbol diód a pripojte vodiče na meranú diódu.

Pri pnp type by mala byť plus-sonda, na sonde multimeter ukazuje záporne nekonečno na ďalšie dva (emitor a kolektor). Ak je tranzistor typu npn, základňa je mínusová sonda. Ak chcete nájsť vysielač, musíte merať odpor jeho prechodu, ktorý je vždy väčší. Pre funkčný prvok musí byť v rozmedzí 500-1200 ohmov.

Meraním prechodov s multimeterom v smere dopredu a dozadu môžete určiť, či tranzistor funguje alebo nie.

6. Sektor hFE:

Nastavte prepínač  funkcií dopolohy hFE. Vložte tranzistor do špeciálneho konektora podľa typu NPN alebo PNP.

7. Kedy je potrebné vymeniť batériu:

V prípade slabej batérie sa zmení výkon číslic na displeji a odchýlka výsledkov merania od približných známych hodnôt. Na displeji multimetra sa zobrazí obrázok batérie.

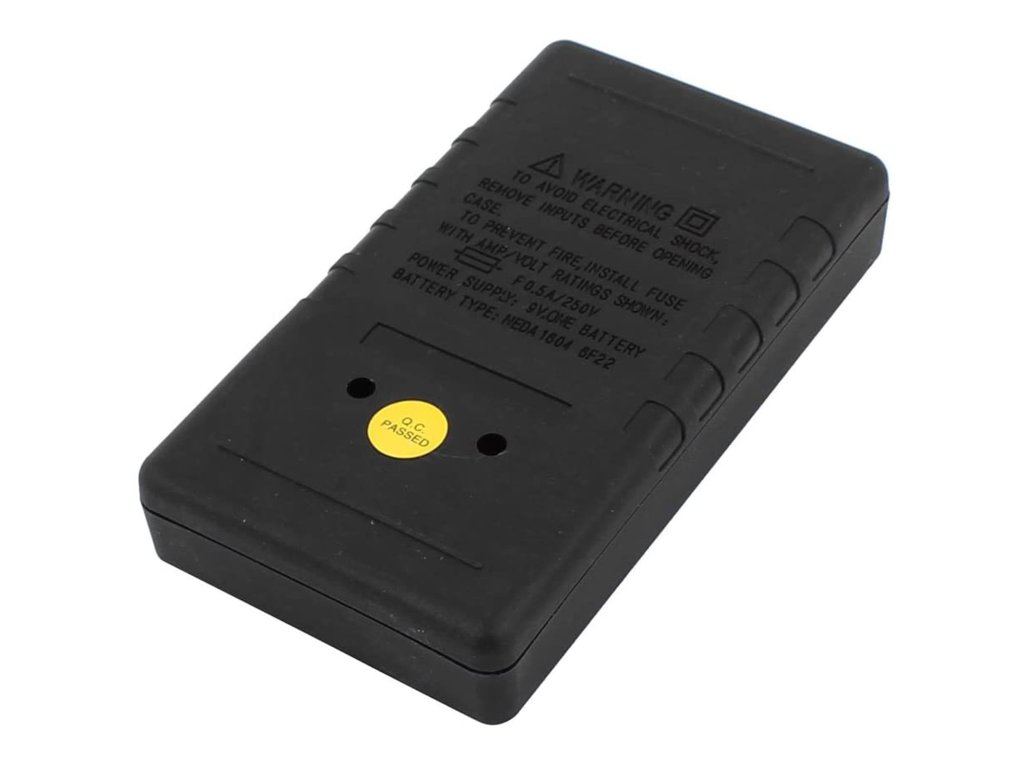

Odskrutkujte zadný kryt, vyberte batériu a vymeňte ju.

Pri výmene poistky postupujte rovnako ako pri vvýmene batérie. Poistku nahraďte výlučne poistkou rovnakého typu.

Multimeter DT- 830B

• 3,5" LCD s vysokým kontrastom
• meranie jednosmerného napätia: 200mV až 600 V
• meranie striedavého napätia: 200V až 600 V
• meranie jednosmerného prúdu: 200uA až 200mA
• meranie striedavého prúdu: až 10A
• elektrického odporu: 200 Ohm až 2000 KOhm
• skúška diod
• meranie tranzistorov: NPN a PNP
• meranie hFE

Obsah balenia:

meracie káble

1x 9V batéria

digitálny multimeter

Kľúčové vlastnosti:

• digitálny multimeter
• s displejom
• meranie napätia a prúdu
• skúška diód
• na batérie

Parametre a špecifikácie:

Model: DT-830 B/T

Výrobca: TFY

Rozmery: 27x70x125mm

Hmotnosť: 0,150kg

Napájanie: 9V batéria

Farba: čierna
